Абонентские земные станции спутникововой связи MediaSputnik 2020 и 2030 series
  Карта сайта
Карта сайта

Абонентские земные станции спутниковой связи MediaSputnik 2030 series (АЗС СС) используются в спутниковых сетях многостанционного доступа DVB-RCS, полностью соответствуют стандартам DVB-S/DVB-S2, DVB-RCS (EN 300 421, EN 302 307, ETSIEN 301 790) и рекомендациям Satlabs.

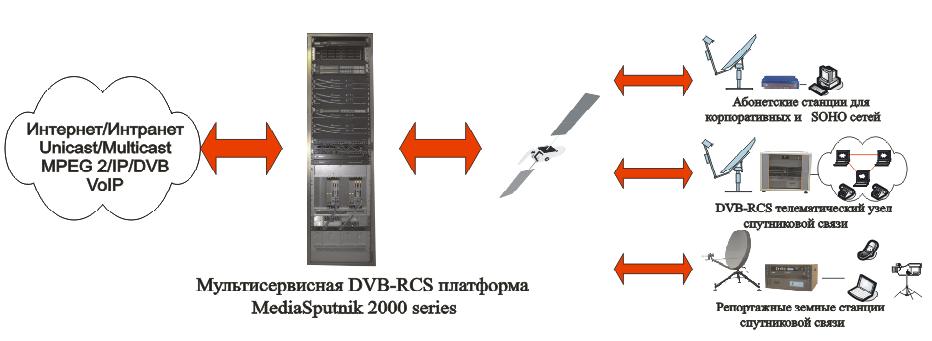

АЗС СС обеспечивают передачу мультисервисного IP трафика (данные, голос, видео) между удаленными локальными объектами и центральной станцией спутниковой связи в режимах доступа MF-TDMA Star, MultiStar и Mesh. Режим доступа Mesh используется только совместно со спутниковыми мультиплексорами DVB-RCS или для сети ЗС СС в специальной комплектации.

АЗС СС DVB-RCS могут использоваться с любыми ЦЗС DVB-RCS различных производителей с автоматическим режимом настроек и выбора оператора. В состав станций включены высокоскоростные спутниковые модемы MediaSputnik 2020 и 2030 series внешнее приемо-передающее оборудование, специально адаптированное для работы в жестких климатических условиях России (до 50 град С). Оборудование имеет эксплуатационную документацию на русском языке, сертифицировано и предназначено как для опытного оператора, так и для неквалифицированных пользователей.

Открытая архитектура АЗС СС позволяет использовать большую номенклатуру приемо-передающего и сетевого оборудования (по согласованию с операторами сети), включая оборудование для интерактивных репортажных станций, автомобильные, железнодорожные и морские антенные платформы.

АЗС СС обеспечивают высокий уровень безопасности использования спутниковых и сетевых ресурсов оператора при инсталляции и эксплуатации. Управление станцией производиться через различные уровни доступа (оператор, инсталлятор, пользователь) в ручном и автоматических режимах, с использованием web интерфейса и протоколов SNMP. Управление передающим трактом станций, включая мощность передачи сигнала осуществляется в автоматическом режиме на ЦЗС СС и контролируется службами оператора.

Расширенные возможности управления АЗС СС, включая управление разнородным локальным IP трафиком, формируют необходимое и достаточное качество сервиса как на уровне модема, так и на уровне общей сетевой системы управления качеством сервиса DVB-RCS (CRA, RBDC, VBDC и FCA). Данные функции ЗС СС обеспечивают комфортное создание удаленных точек присутствия (POP) для операторов и провайдеров сети.

  »  Применение
  • Мультисервисные спутниковые Triple Play сети
  • Телематические узлы спутниковой связи
  • Репортажные земные станции спутниковой связи типа FlyAway и DriveAway
  • Дистанционное образование и телемедицина
  • Телерадиовещание в формате IP TV

  »  Технические характеристики

Диапазон частот приема:
Ku диапазон 10 950-11 700 Мгц,12 250-12 750 Мгц,
С диапазон 3 625-4 200 Мгц, 3 400-3 700 Мгц;
передачи:
Ku диапазон 14 000-14 500 Мгц, 13 750-14 250,
С диапазон 5 850-6 425 Мгц, 6 425-6 725 Мгц,
Ка диапазон 29 500-30 000 Мгц
Тип модуляции прием -QPSK (8PSK),
передача -QPSK
Режим модуляции ССМ, VCM, ACM (DVB-S2)
Метод доступа в обратном канале MF TDMA
Диапазон быстрого переключения частоты на передаче +/-10 Мгц от центральной частоты
Стабильность частоты не хуже +/-300 Гц
Информационная скорость спутникового интерфейса приема: до 80 Мбит/с,
передача: до 4(8) Мбит/с
Информационная скорость Ethernet интерфейса до 36 Мбит/c
Коэффициент сглаживания спектра на передаче 0,35
Коррекция ошибок. Тип и скорость кодирования на приеме:
СС (1/2...7/8); RS или LDPC (с малой плотностью проверок на четность)
на передаче:
СС (1/2) ТС (2/3, 4/5)
Поддержка качества обслуживания (QoS) CRA, RBDC, VBDC, FCA
Идентификация на центральной станции по МАС адресу
Поддержка сервисов на базе IP протоколов
TCP/HTTP акселерация встроенный I-PEP
Поддержка режима IP Multicast в соответствии с RFC 1112
Диаметр антенны 0,96 м, 1,2 м, 1,8 м, 2,4 м
Мощность BUC 2 Вт, 4 Вт, 8 Вт, 10 Вт и выше
Мощность BUC с использованием внутреннего источника питания до 4 Вт
Управление Web интерфейс и SNMP
Интерфейсы сопряжения модема IP данные 100Base-TX,
Вход промежуточной частоты (Rx) 'F'-тип (Female),
Выход промежуточной частоты (Tx)'F'-тип (Female)
