Абонентские земные станции спутникововой связи MediaSputnik 2040 series |
 |
|
|
 |
 |
Абонентские земные станции спутниковой связи MediaSputnik 2040 series используются в спутниковых сетях многостанционного доступа класса Full Mesh и MultiStar (полносвязные спутниковые сети и сети с вложенными звездами), полностью соответствуют стандартам и рекомендациям для сетей передачи данных на уровне IP протоколов.
АЗС СС MediaSputnik 2040 series обеспечивают прозрачную передачу мультисервисного IP трафика (данные, голос, видео) между удаленными региональными и локальными объектами в режимах спутникового доступа типа FDMA, DVB-S/S2 и других режимах с минимальными сетевыми задержками (single Hop) в спутниковом тракте.
Абонентские ЗС СС 2040 series используются как для организации выделенных спутниковых трактов без центральных станций спутниковой связи (ЦЗС СС), так и режимах многостанционного доступа под управлением ЦЗС СС и в составе сетей типа DVB-RCS, DVB-S Overlay и подобных (с DVB-S/S2 интерфейсами).
В состав станций включены высокоскоростные спутниковые модемы MediaSputnik 2040 series (до 8 Мбит/с) и внешнее приемо-передающее оборудование, специально адаптированное для работы в жестких климатических условиях России (до - 50 С) при холодном старте. Оборудование имеет эксплуатационную документацию на русском языке, сертифицировано и предназна-чено как для опытных операторов, так и для неквалифицированных пользователей.
Расширенные возможности управления АЗС СС включают динамическое управление общим пулом спутниковых ресурсов на одном или нескольких транспондерах с эффективным использованием свободных частотных сегментов. При этом поддерживается необходимое качество сервиса (QoS) на сетевом и локальном уровнях с учетом использования мультисервисного трафика (VoIP, IP TV, Internet, Multicast и т.п.).

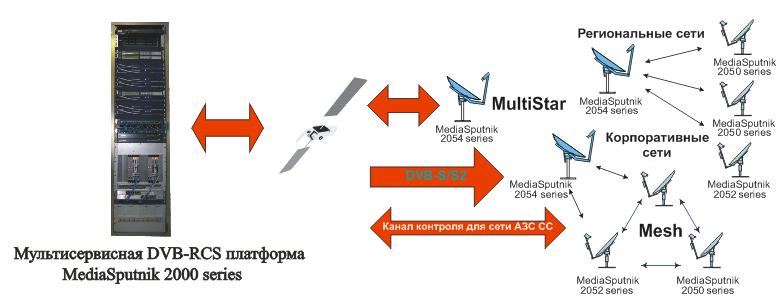

Абонентские ЗС СС 2040 series эффективно применяются в сетях с различными сетевыми топологиями: «точка-точка», Star, MultiStar, Mesh и т.п. При этом штатно используется только один «скачок» через спутник, что особенно важно для Real-Time и сетевых приложений, критичных к временным спутниковым задержкам.
Между АЗС СС используется прозрачный режим передачи трафика, подобный для выделенных каналов, что значительно повышает общую эффективность использования спутниковых ресурсов. Канальная емкость для каждого соединения назначается через ЦЗС СС динамически (менее 100 мс) на основе установленных для групп или каждой АЗС СС правил, например, при изменении трафика на сетевом интерфейсе модема.
Открытая архитектура ЦЗС и АЗС СС позволяет использовать большую номенклатуру приемо-передающего и сетевого оборудования (по согласованию с операторами сети), включая оборудование для интерактивных репортажных станций, автомобильные, железнодорожные и морские антенные платформы. Высокий уровень общей сетевой синхронизации расширяет спектр сетевых решений и приложений.
|
» Применение |
- Мультисервисные спутниковые Triple Play сети
- Ведомственные и корпоративные сети с многоуровневой архитектурой
- Мобильные средства спутниковой связи
- Репортажные земные станции спутниковой связи типа FlyAway и DriveAway
|
» Технические характеристики |
| Диапазон частот |
приема:
Ku диапазон 10 950-12 750 Мгц,
С диапазон 3 400-4 800 Мгц,
передачи:
Ku диапазон 14 000-14 500 Мгц,
С диапазон 5 850-7 025 Мгц
|
| Диапазон промежуточных частот |
+/-10 Мгц от центральной частоты |
| Количество несущих |
на приеме:
1,2,4 или 8 в соответствии с числом демодуляторов,
на передаче:
1 (с перестройкой частоты через ЦЗС CC)
|
| Диапазон уровней сигнала на передачу |
от -55 dBm до -10 dBm с шагом 1 dB
плюс минимум 0 dBm сигнал 10 Мгц для BUC |
| Диапазон уровней сигнала на прием |
от -90 dBm до 60 dBm для несущей
от -30 dBm до 0 dBm суммарный
плюс минимум 0 dBm сигнал 10 Мгц для LNB |
| Тип модуляции |
на приеме: QPSK/FDMA; QPSK, 8PSK/DVB-S2,
на передаче: QPSK/FDMA
|
| Метод доступа в обратном канале |
DVB-S/S2: прямой для ЦЗС CC-АЗС СС
FDMA: обратный для АЗС СС-ЦЗС CC
FDMA: прямой и обратный для АЗС СС-АЗС СС |
| Информационная скорость |
на приеме:
до 8192 Кбит/с на одну АЗС в режиме FDMA
до 60 Мбит/с на одну АЗС СС в режиме DVB-S
на передаче: от 16 до 8192 Кбит/с
|
| Коррекция ошибок. Тип и скорость кодирования |
СС (1/2...7/8); ТС (0,718) |
| Поддержка сервисов |
на базе IP протоколов |
| TCP/HTTP акселерация |
встроенный I-PEP |
| Диаметр антенны |
0,96 м, 1,2 м, 1,8 м, 2,4 м |
| Мощность BUC |
от 2 Вт до 4 Вт без внешнего источника питания
от 10 Вт и более с внешним источником питания |
| Управление |
Web интерфейс и SNMP |
| Интерфейсы сопряжения модема |
IP данные-100Base-TX/RJ-45,
RS-530 или E1 (опционально)
Вход промежуточной частоты(Rx)-'F'-тип(Female),75 Ом
Выход промежуточной частоты(Tx)-'F'-тип(Female),75 Ом
Вход промежуточной частоты DVB-S(Rx)-'F'-тип(Female),75 Ом |
| Потребляемая мощность |
не более 150 Вт |
| Диапазон рабочей температуры, град.С |
10-40 для внутреннего оборудования
-50-50 для внешнего оборудования
|
|
